一、一般的模擬對講機主要包括幾個功能模塊:

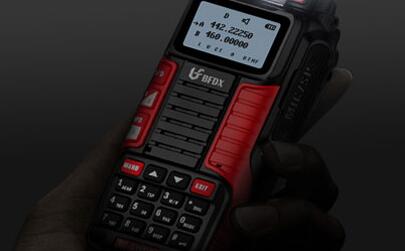

北峰模擬對講機
發射模塊、接收模塊、調制解調模塊、信令模塊及電源控制模塊。
二、它們的基本工作原理描述如下：
1、發射部分：鎖相環和壓控振蕩器(VCO)產生發射的射頻載波信號，經過緩沖放大、激勵放大、功放，產生額定的射頻功率，經過天線中的低通濾波器，抑制諧波成分，然后通過天線發射出去。
2、接收部分：接收部分為二次變頻超外差方式。從天線輸入的信號經過收發轉換電路和低通濾波器后進行射頻放大，再經過帶通濾波器，進入第一混頻，將來自射頻的放大信號與來自鎖相環頻率合成器電路的第一本振信號在第一混頻器處混頻并生成一中頻信號。第一中頻信號先通過晶體濾波器進一步消除鄰道的雜波信號，之后進入中頻處理芯片，與第二本振信號再次混頻生成第二中頻信號，第二中頻信號通過一個陶瓷濾波器濾除無用雜散信號后，被放大和鑒頻，產生音頻信號。音頻信號通過放大、帶通濾波器、去加重等電路，進入音量控制電路和功率放大器放大，驅動揚聲器，得到人們所需的信息。
3、信令處理：原始的對講機不需要信令，只需要調諧到相應頻道及可以按下PTT來講話，并隨時接收其它對講機發來的信息。為了抑制來自系統外的移動臺或系統內其它用戶的無用話音或無用信令的干擾，現在市場上的對講機大都采cTcss(continuous Tone Coded Squelch System)連續單音編碼靜噪系統。MCU或?qū)Ｓ眯酒a(chǎn)生的CTCSS信號經過放大調整，進入壓控振蕩器進行調制。接收鑒頻后得到的低頻信號，經過放大和亞音頻的帶通濾波整形，進入MCU，與預設值進行比較，將其結果控制音頻功放和揚聲器的輸出。即如果與預先設定值相同，則打開揚聲器，否則關閉揚聲器。
4、調制信號及調制電路：人的話音通過麥克風轉換成音頻的電信號，音頻信號通過放大電路、預加重電路及帶通濾波器之后，送入壓控振蕩器直接進行調制。
5、電源控制：CPU控制在不同狀態時，送出不同的電源，以達到盡可能的省電。
(1)接收電源：正常處于間歇工作方式，以保證省電：
(2)發射電源：發射時才有電;
(3)cpu電源：穩定的電源。
